INSIGHT-8106 三坐標測量儀

I. Introduction Insight series coordinate measuring machine is designed and manufactured by Suzhou Keystone Mechanical and Electrical Technology Co., Ltd. By using advanced design ...

在線咨詢

產品詳情
相關推薦

產品詳情

一.簡介

Insight系列坐標測量機由蘇州昆山增準精密儀器有限公司設計制造，采用先進的設計理念、穩定的材料和工藝，以及業界卓越的Renishaw控制系統、測量探頭和傳感器，確保了機器的動態性能和測量精度。

測量軟件為Rational DMIS，以其計算速度快、數學模型先進、功能齊全、操作直觀、穩定性好而享譽業界。它可廣泛用于首件檢驗、最終檢驗、工藝和夾具檢驗、過程控制和逆向工程應用。

Insight-8106 產品說明.webp

技術資料
型號	機器尺寸			量程			凈重	臺面		承重	可放工件MAX尺寸			M10的螺距
								H	T
	Lx	Ly	Hz	X	Y	Z	STD	TH	GT	Max	X	Y	Z	X	Y
	mm	mm	mm	mm	mm	mm	kg	mm	mm	kg	mm	mm	mm	mm	mm
Insight-564	1060	1360	2270	500	600	400	750	800	230	800	620	1100	400	160	200
Insight-686	1320	1690	2750	600	800	600	1300	800	270	1000	750	1420	600	160	200
Insight-8106	1520	1890	2750	800	1000	600	1950	800	270	1000	950	1620	600	200	200
Insight-10128	1720	2090	3150	1000	1200	800	2500	800	270	1200	1150	1820	800	200	200
Insight-121511	2160	2850	3800	1200	1500	1100	5800	700	400	2000	1360	2500	1100	200	200

精度&速度
型號	TP20		TP200			MAX速度	MAX加速度
	MPEE	MPEp	MPEe	MPEp
	um		um			mm/s	mm/s2
Insight-564	2.4+L/300	2.4	2.2+L/300		2.2	600	600
Insight-686	2.6+L/300	2.6	2.4+L/300		2.4	500	500
Insight-8106	2.6+L/300	2.6	2.4+L/300		2.4	500	500
Insight-10128	2.8+L/300	2.8	2.6+L/300		2.6	400	400
Insight-121511	3.0+L/300	3.0	2.8+L/303		2.8	300	300

定制尺寸
定制	標準機型
	Insight-564	Insight-686	Insight-8106	Insight-10128	Insight-121511
X軸	≤600mm	/	≤1000mm	/	≤1350mm
Y	≤1000mm	≤1000mm	≤1500mm	≤1500mm	≤2500mm

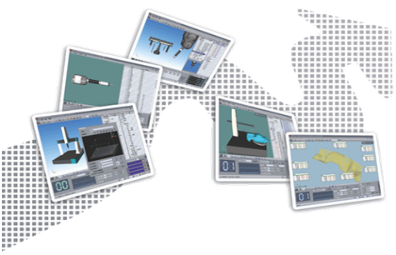

測量軟件

Rational DMIS CMM軟件嚴格按照行業標準開發，保證了程序的通用性和硬件控制系統的互換性，真正為用戶節約了成本，提高了效率。這些標準包括DMIS、I ++協議和PTB證書，代表了坐標計量行業的先進設計理念和未來發展趨勢

1.高運行效率:

傳統的彈出菜單式操作已經過時，因為其步驟復雜，不容易被記住，而且會造成界面上的冗余。

拖放式操作和觸摸式操作正在成為市場主流，具有界面簡潔、操作方便、步驟簡單、效率高等特點。

2.與CAD的無縫連接:

CAD文件越來越普遍，從產品設計，到機械加工和測試部分，真正實現了同步和數據共享。CAD基于對象的編程:自動識別數字和模擬理論元素并快速創建測量程序，使零件編程變得簡單而快速。

3.智能而強大:

a)先進的軟件平臺:DOS、VB技術已經過時。VC技術和模塊化設計成為主流，軟件具有更容易擴展和更新的特點，同時盡量限度地減少了新功能實現的步驟，高效率地提高了計算速度。

b)具有常規功能，例如智能測量、碰撞檢測、路徑模擬和掃描探頭延伸。

4.多樣化的輸出報告:

標準:文本報告、圖形報告、表格報告。

支持PDF、HTM、XML、XLS、DMO、OUT等輸出格式。

支持串口直接輸出，可以向下位機發送指令，方便二次開發。

支持用戶自定義輸出模板，調用現有模板。

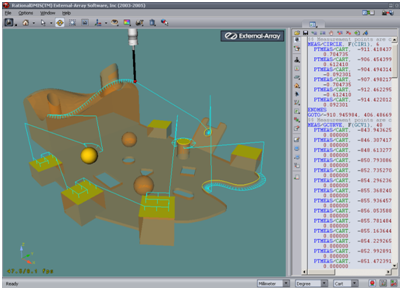

實時圖形顯示

——路徑模擬、碰撞檢測和測量規劃等功能提高了測量的可操作性和可預測性。使操作更安全，并降低因誤用或缺乏經驗而損壞硬件的風險。

實時圖形顯示

——從建立機器模型，到創建探頭，校準、測量、構造、公差和輸出都以圖形方式顯示。
